ADSS電力光纜懸垂金具 ADSS電力光纜預絞式懸垂線夾---江蘇東維通信科技有限公司

名稱：ADSS電力光纜懸垂金具，ADSS電力光纜預絞式懸垂線夾

適用：ADSS電力光纜

運輸：物流快運

交期：3天

立即詢價

廠家報價： 188-6144-7119

ADSS電力光纜懸垂金具，ADSS電力光纜預絞式懸垂線夾

ADSS 光纜懸垂線夾用于光纜在直線桿塔上的懸掛和支撐。線夾用于傳遞軸向載荷，并分散徑向壓應力, 對光纜起到良好的保護作用，避免光纜產生過小的彎曲半徑和應力集中的異常情況發生。線夾握力大于光纜額定抗拉強度的15%-20%, 具有優異的抗疲勞性，并對ADSS 光纜起到輔助減振的作用。

產品應用

ADSS 光纜用小檔距懸垂線夾主要用于100m 檔距內的光纜架設，單層預絞絲懸垂線夾主要用于100m~200m檔距內的光纜架設。

ADSS 光纜用單懸垂線夾如采用雙層預絞絲設計，一般用于200m 以上檔距的懸掛。

ADSS 光纜雙懸垂線夾主要用于光纜在高落差以及檔距大于800 米或線路角度大于30°時的直線塔的懸掛或支撐。

產品特點

ADSS 光纜懸垂線夾根據線路跨距大小分小檔距懸垂線夾、單層預絞絲懸垂線夾、單掛點懸垂線夾（簡稱單懸垂）和雙掛點懸垂線夾（簡稱雙懸垂）等幾種。

ADSS 光纜用小檔距懸垂線夾和單層預絞絲懸垂線夾

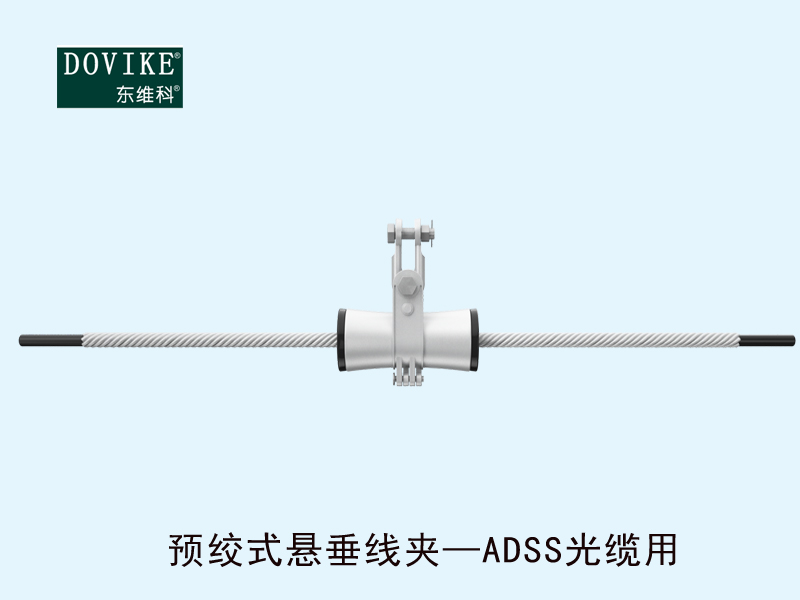

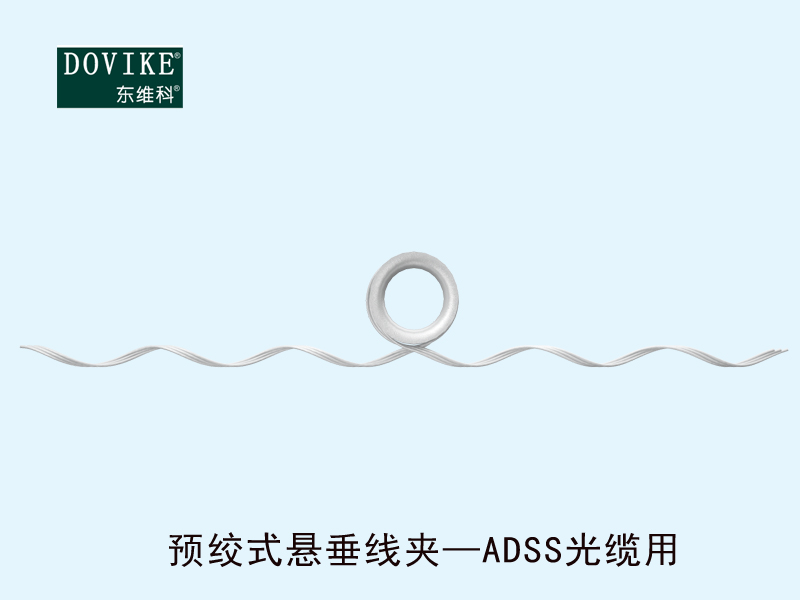

參考配件圖

產品型號規格

產品規格	規格	適用纜徑	適用光纜檔距
ADSS切線線夾	XQA 1300/100	10.5~13.0	100
	XQA 1550/100	13.1~15.5	100
	XQA 1800/100	15.6~18.0	100
ADSS吊環線夾	XJBA 1080/100	10.2~10.8	100
	XJBA 1150/100	10.9~11.5	100
	XJBA 1220/100	11.6~12.2	100
	XJBA 1290/100	12.3~12.9	100
	XJBA 1360/100	13.0~13.6	100
	XJBA 1430/100	13.7~14.3	100
	XDA 0940/200	8.8~9.4	200
ADSS單層預絞絲切線線夾	XDA 1010/200	9.5~10.1	200
	XDA 1080/200	10.2~10.8	200
	XDA 1150/200	10.9~11.5	200
	XDA 1220/200	11.6~12.2	200
	XDA 1290/200	12.3~12.9	200
	XDA 1360/200	13.0~13.6	200
	XDA 1430/200	13.7~14.3	200

注：

XQA 各字母含義：X-懸垂線夾，Q-切線夾，A-適用ADSS光纜。

XJBA 各字母含義：X-懸垂線夾，J-預絞式，B-吊環線夾，A-適用ADSS光纜。

XDA 各字母含義：X-懸垂線夾，D-單層預絞式，A-適用ADSS光纜。

表中未涵蓋公司所有產品，如有需要請與本公司聯系。

ADSS 光纜用單懸垂線夾

ADSS 光纜懸垂線夾主要由鋁合金預絞絲、懸掛頭及連接件組成。

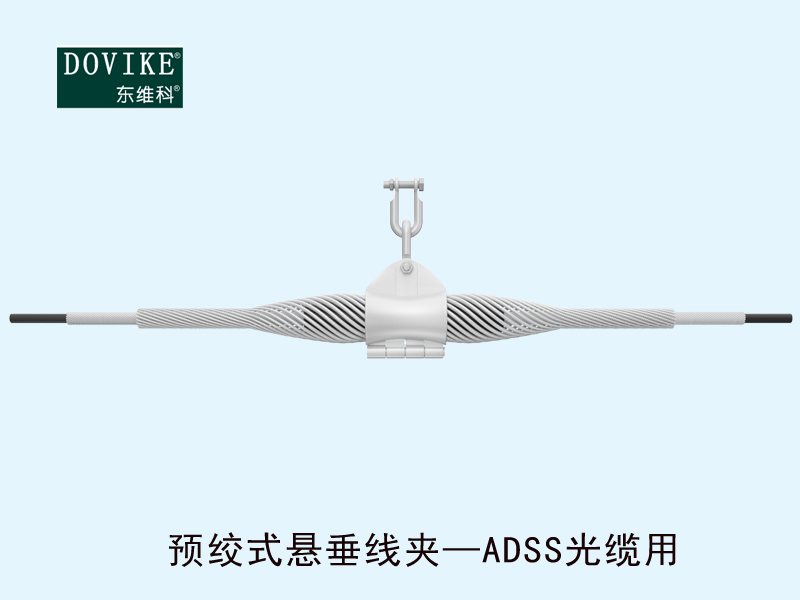

參考配件圖

產品型號規格

產品規格	適用纜徑		適用光纜檔距
產品規格	最小	最大	適用光纜檔距
XJA 940/300	8.8	9.4	200~300
XJA 1010/300	9.5	10.1	200~300
XJA 1080/300	10.2	10.8	200~300
XJA 1150/300	10.9	11.5	200~300
XJA 1220/300	11.6	12.2	200~300
XJA 1290/300	12.3	12.9	200~300
XJA 1360/300	13.0	13.6	200~300
XJA 1010/400	9.5	10.1	300~400
XJA 1080/400	10.2	10.8	300~400
XJA 1150/400	10.9	11.5	300~400
XJA 1220/400	11.6	12.2	300~400
XJA 1290/400	12.3	12.9	300~400
XJA 1360/400	13.0	13.6	300~400
XJA 1430/400	13.7	14.3	300~400
XJA 1550/400	14.4	15.0	300~400
XJA 1150/500	10.9	11.5	400~500
XJA 1220/500	11.6	12.2	400~500
XJA 1290/500	12.3	12.9	400~500
XJA 1360/500	13.0	13.6	400~500
XJA 1430/500	13.7	14.3	400~500
XJA 1550/500	14.4	15.0	400~500
XJA 1570/500	15.1	15.7	400~500
XJA 1290/600	12.3	12.9	500~600
XJA 1360/600	13.0	13.6	500~600
XJA 1430/600	13.7	14.3	500~600
XJA 1550/600	14.4	15.0	500~600
XJA 1570/600	15.1	15.7	500~600
XJA 1640/600	15.8	16.4	500~600
XJA 1360/800	13.0	13.6	700~800
XJA 1430/800	13.7	14.3	700~800
XJA 1550/800	14.4	15.0	700~800
XJA 1570/800	15.1	15.7	700~800
XJA 1640/800	15.8	16.4	700~800
XJA 1710/800	16.5	17.1	700~800
XJA 1570/1000	15.1	15.7	900~1000
XJA 1640/1000	15.8	16.4	900~1000
XJA 1710/1000	16.5	17.1	900~1000
XJA 1780/1000	17.2	17.8	900~1000
XJA 1850/1000	17.9	18.5	900~1000

注：

XJA 各字母含義：X-懸垂線夾，J-預絞式，A-適用ADSS光纜。

表中未涵蓋公司所有產品，如有需要請與本公司聯系。

ADSS 光纜用雙懸垂線夾

參考配件圖

產品型號規格

產品規格	適用纜徑		適用光纜檔距
產品規格	最小	最大	適用光纜檔距
XJSA 940/500	8.8	9.4	100~500
XJSA 1010/500	9.5	10.1	100~500
XJSA 1080/500	10.2	10.8	100~500
XJSA 1150/500	10.9	11.5	100~500
XJSA 1220/500	11.6	12.2	100~500
XJSA 1290/500	12.3	12.9	100~500
XJSA 1360/500	13.0	13.6	100~500
XJSA 1430/500	13.7	14.3	100~500
XJSA 1500/500	14.4	15.0	100~500
XJSA 1220/1000	11.6	12.2	600~1000
XJSA 1290/1000	12.3	12.9	600~1000
XJSA 1360/1000	13.0	13.6	600~1000
XJSA 1430/1000	13.7	14.3	600~1000
XJSA 1500/1000	14.4	15.0	600~1000
XJSA 1570/1000	15.1	15.7	600~1000
XJSA 1640/1000	15.8	16.4	600~1000
XJSA 1710/1000	16.5	17.1	600~1000
XJSA 1780/1000	17.2	17.8	600~1000
XJSA 1850/1000	17.9	18.5	600~1000
