GYFTZY非金屬阻燃光纜 24芯GYFTZY阻燃光纜--江蘇東維通信科技有限公司

型號：GYFTZY

芯數：2-144

包裝：木軸

運輸：物流快運

交期：3天

立即詢價

廠家報價： 188-6144-7119

GYFTZY非金屬阻燃光纜，24芯GYFTZY阻燃光纜

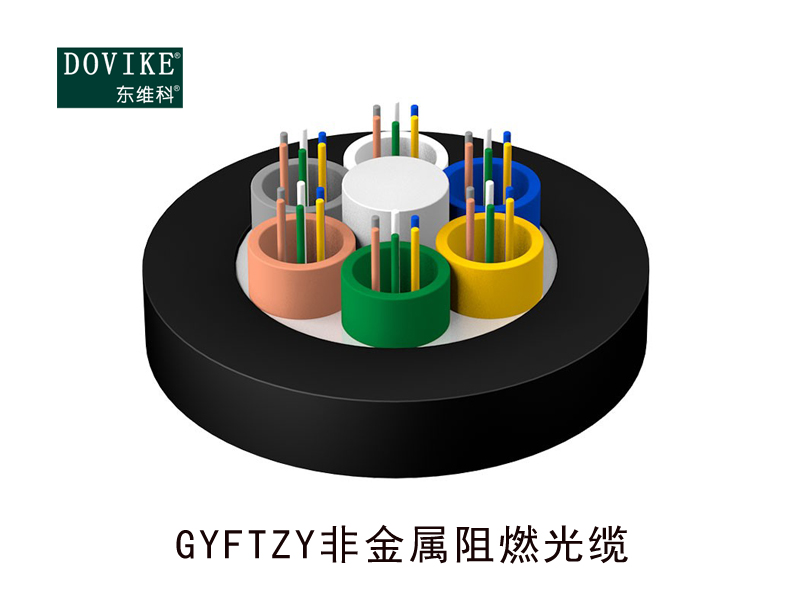

GYFTZY非金屬阻燃光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根玻璃纖維增強塑料（FRP），松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。纜芯外擠上一層阻燃護套成纜。

產品標準

GYFTZY 光纜符合 YD/T 1114 和 IEC 60794-1 標準。

產品特點

? 具有很好的機械性能和溫度特性

? 松套管材料本身具有良好的耐水解性能和較高的強度

? 管內充以特種油膏，對光纖進行了關鍵性保護

? 特種護套材料具有優異的阻燃性能

? 良好的抗壓性和柔軟性

? 采用下列措施來確保光纜的防水性能：

- 單根非金屬中心加強芯

- 松套管內填充特種防水化合物

- 完全纜芯填充

結構參數

光纜型號（以2纖遞增）	光纖數	套管數	填充繩數	參考光纜重量（kg/km）	允許拉伸力長期/短期 (N)	允許壓扁力長期/短期 (N/100mm)	彎曲半徑靜態/動態 (mm)
GYFTZY-2~6Xn	2~6	1	5	123	400/1000	300/1000	10D/20D
GYFTZY-8~12Xn	8~12	2	4	123
GYFTZY-14~18Xn	14~18	3	3	123
GYFTZY-20~24Xn	20~24	4	2	123
GYFTZY-26~30Xn	26~30	5	1	123
GYFTZY-32~36Xn	32~36	6	0	123
GYFTZY-38~42Xn	38~42	6	0	131
GYFTZY-44~48Xn	44~48	6	0	137
GYFTZY-50~60Xn	50~60	6	0	137
GYFTZY-62~72Xn	62~72	6	0	137
GYFTZY-74~84Xn	74~84	7	1	162
GYFTZY-86~96Xn	86~96	8	0	162
GYFTZY-98~108Xn	98~108	9	1	192
GYFTZY-110~120Xn	110~120	10	0	192
GYFTZY-122~132Xn	122~132	11	1	228
GYFTZY-134~144Xn	134~144	12	0	228

儲存、使用溫度：-40℃至+70℃。

光學特性

光纖類型	衰減（+20℃）				帶寬		數值孔徑	光纜截止波長
光纖類型	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	數值孔徑	光纜截止波長
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125μm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015 NA	---
62.5/125μm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015 NA	---
