OPGW電力光纜懸垂金具 OPGW電力光纜預絞式懸垂線夾---江蘇東維通信科技有限公司

名稱：OPGW電力光纜懸垂金具，OPGW電力光纜預絞式懸垂線夾

適用：OPGW電力光纜

運輸：物流快運

交期：3天

立即詢價

廠家報價： 188-6144-7119

OPGW電力光纜懸垂金具，OPGW電力光纜預絞式懸垂線夾

OPGW電力光纜預絞式懸垂線夾用于光纜在直線桿塔上的懸掛和支撐。線夾用于傳遞軸向載荷，并分散徑向壓應力, 對光纜起到良好的保護作用，避免光纜產生過小的彎曲半徑和應力集中的異常情況發生。線夾握力大于光纜額定抗拉強度的15％ -20%, 具有優異的抗疲勞性，對電力光纜還可起到輔助減振的作用。

產品特點

預絞式懸垂線夾將懸掛點受力分散到整個預絞絲長度上，有效減小了OPGW 光纜所受靜態壓力和微風振動引起的動態應力，避免OPGW 光纜受損傷，大大提高了光纜抗疲勞特性，延長了光纜的使用壽命。

OPGW 預絞式懸垂線夾依線路跨距、落差及張力的大小分雙層預絞絲單懸掛點懸垂線夾（簡稱單懸垂線夾）、雙層預絞絲雙懸掛點懸垂線夾（簡稱雙懸垂線夾）。

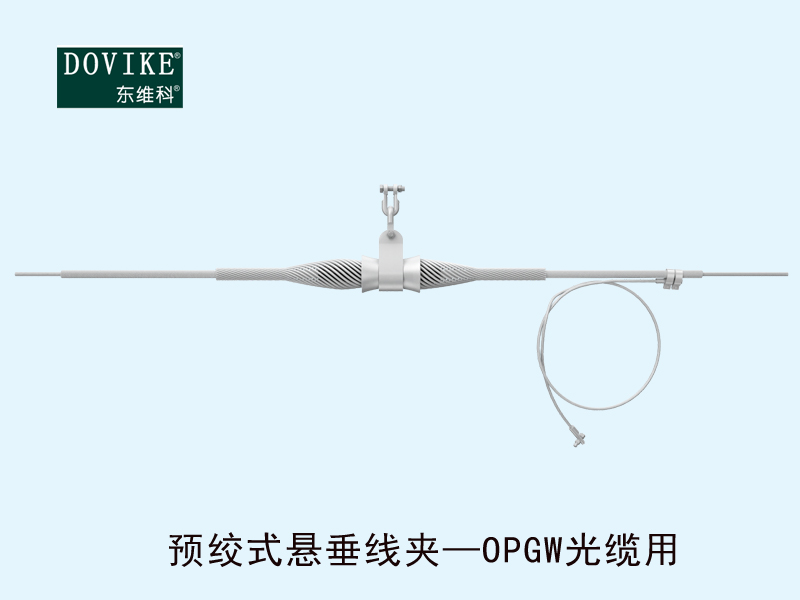

OPGW 光纜用單懸垂線夾

參考配件圖

產品型號規格

產品規格	適用纜徑		光纜額定抗拉力(kN)
產品規格	最小	最大	光纜額定抗拉力(kN)
XJO 870/60	8.1	8.7	60
XJO 940/60	8.8	9.4	60
XJO 1010/60	9.5	10.1	60
XJO 1080/60	10.2	10.8	60
XJO 1150/60	10.9	11.5	60
XJO 1220/60	11.6	12.2	60
XJO 1290/60	12.3	12.9	60
XJO 1360/60	13.0	13.6	60
XJO 870/80	8.1	8.7	80
XJO 940/80	8.8	9.4	80
XJO 1010/80	9.5	10.1	80
XJO 1080/80	10.2	10.8	80
XJO 1150/80	10.9	11.5	80
XJO 1220/80	11.6	12.2	80
XJO 1290/80	12.3	12.9	80
XJO 1360/80	13.0	13.6	80
XJO 1430/80	13.7	14.3	80
XJO 1080/100	10.2	10.8	100
XJO 1150/100	10.9	11.5	100
XJO 1220/100	11.6	12.2	100
XJO 1290/100	12.3	12.9	100
XJO 1360/100	13.0	13.6	100
XJO 1430/100	13.7	14.3	100
XJO 1500/100	14.4	15.0	100
XJO 1570/100	15.1	15.7	100
XJO 1220/120	11.6	12.2	120
XJO 1290/120	12.3	12.9	120
XJO 1360/120	13.0	13.6	120
XJO 1430/120	13.7	14.3	120
XJO 1500/120	14.4	15.0	120
XJO 1570/120	15.1	15.7	120
XJO 1640/120	15.8	16.4	120
XJO 1500/140	14.4	15.0	140
XJO 1570/140	15.1	15.7	140
XJO 1640/140	15.8	16.4	140
XJO 1710/140	16.5	17.1	140
XJO 1780/140	17.2	17.8	140
XJO 1850/140	17.9	18.5	140

注：

XJO 各字母含義：X-懸垂線夾，J-預絞式，O-適用OPGW光纜

表中未涵蓋公司所有產品，如有需要請與本公司聯系。

OPGW 光纜用雙懸垂線夾

雙懸垂線夾采用雙懸掛頭設計方案，包括內外層預絞絲、兩套懸掛頭、接地線夾和配套連接件等。雙懸垂線夾主要用于光纜在高落差，大檔距或線路角度大于30°時的直線桿塔上的懸掛和支撐。

參考配件圖

產品型號規格

產品規格	適用纜徑
產品規格	最小	最大
XJSO 940	8.8	9.4
XJSO 1010	9.5	10.1
XJSO 1080	10.2	10.8
XJSO 1150	10.9	11.5
XJSO 1220	11.6	12.2
XJSO 1290	12.3	12.9
XJSO 1360	13.0	13.6
XJSO 1430	13.7	14.3
XJSO 1500	14.4	15.0
XJSO 1570	15.1	15.7
XJSO 1640	15.8	16.4
XJSO 1710	16.5	17.1
XJSO 1780	17.2	17.8
XJSO 1850	17.9	18.5
