名稱：ADSS電力光纜緊固夾具
適用：ADSS電力光纜
運輸：物流快運
交期：3天
ADSS電力光纜緊固夾具
緊固夾具主要起到將各類線夾固定或連接在鐵塔或桿上的作用。根據線路特點，緊固夾具分桿用和塔用兩種。塔用的為金屬夾板，在不破壞原有鐵塔強度的前提下將各類線夾固定在鐵塔上。桿用的為抱箍。
產品應用
耐張夾板用于轉角塔或終端塔，為 ADSS 光纜架設提供掛點。直線夾板用于直線塔，為 ADSS 光纜架設提供掛點。抱箍用于耐張、懸垂線夾在桿上的固定 ，為 ADSS 光纜架設提供掛點。
根據線路特點，緊固夾具分桿用和塔用兩種：
塔用的為金屬夾板，在不破壞原有鐵塔強度的前提下將各類線夾固定在鐵塔上。
桿用的為抱箍。
產品特點
耐張夾板用于轉角塔或終端塔，為 ADSS 光纜架設提供掛點。
直線夾板用于直線塔，為 ADSS 光纜架設提供掛點。
抱箍用于耐張、懸垂線夾在桿上的固定 ，為 ADSS 光纜架設提供掛點。
產品示意圖

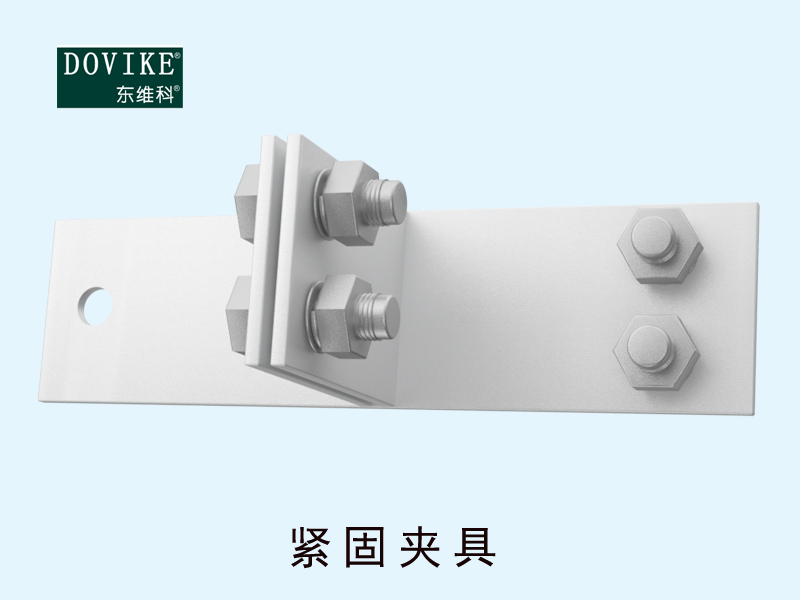

塔用緊固夾具——直線夾板
塔用緊固夾具——耐張夾板

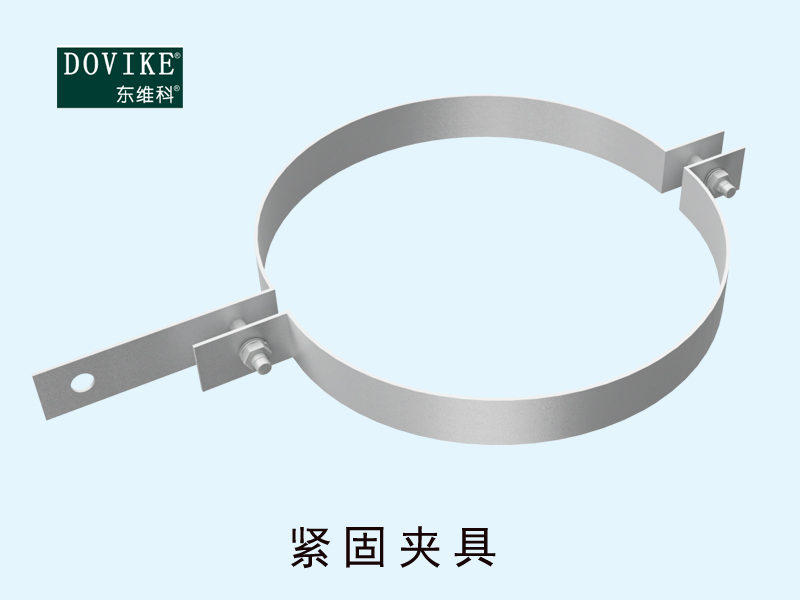

桿用緊固夾具
????????????????????????????
產品型號規格
塔用夾板的產品型號規格
產品名稱 | 產品規格 | 用于光纜掛點位置主材尺寸 | 材料 | 破壞載荷(kN) |
直線夾板 | GZT 80/70 | ≤80mm | 鍍鋅鋼 | 70 |
GZT 100/70 | 81~100mm | 70 | ||
GZT 125/70 | 101~125mm | 70 | ||
GZT 145/70 | 126~145mm | 70 | ||
GZT 165/70 | 146~165mm | 70 | ||
GZT 200/70 | 166~200mm | 70 | ||
耐張夾板 | GNT 100/80 | ≤80mm | 100 | |
GNT 100/100 | 81~100mm | 100 | ||
GNT 125/100 | 101~125mm | 100 | ||
GNT 145/100 | 126~145mm | 100 | ||
GNT 165/100 | 146~165mm | 100 | ||
GNT 200/100 | 166~200mm | 100 |
桿用抱箍的型號規格
產品名稱 | 產品規格 | 安裝位置直徑 | 材料 | 破壞載荷(kN) |
抱箍 | BG 125/70 | 101~125mm | 鍍鋅鋼 | 70 |
BG 150/70 | 126~150mm | 70 | ||
BG 175/70 | 151~175mm | 70 | ||
BG 200/70 | 176~200mm | 70 | ||
BG 225/70 | 201~225mm | 70 | ||
BG 250/70 | 226~250mm | 70 | ||
BG 275/70 | 251~275mm | 70 | ||
BG 300/70 | 276~300mm | 70 | ||
BG 325/70 | 301~325mm | 70 | ||
BG 350/70 | 326~350mm | 70 | ||
BG 375/70 | 351~375mm | 70 | ||
BG 400/70 | 376~400mm | 70 | ||
BG 425/70 | 401~425mm | 70 | ||
BG 450/70 | 426~450mm | 70 | ||
BG 475/70 | 451~475mm | 70 | ||
BG 500/70 | 476~500mm | 70 | ||
BG 525/70 | 501~525mm | 70 | ||
BG 550/70 | 526~550mm | 70 | ||
BG 575/70 | 551~575mm | 70 | ||
BG 600/70 | 576~600mm | 70 | ||
BG 625/70 | 601~625mm | 70 | ||
BG 650/70 | 626~650mm | 70 | ||
BG 675/70 | 651~675mm | 70 | ||
BG 700/70 | 676~700mm | 70 |
