GYFTZA53直埋鎧裝阻燃光纜 24芯GYFTZA53阻燃光纜--江蘇東維通信科技有限公司

型號：GYFTZA53

芯數：4-144

包裝：木軸

運輸：物流快運

交期：3天

立即詢價

廠家報價： 188-6144-7119

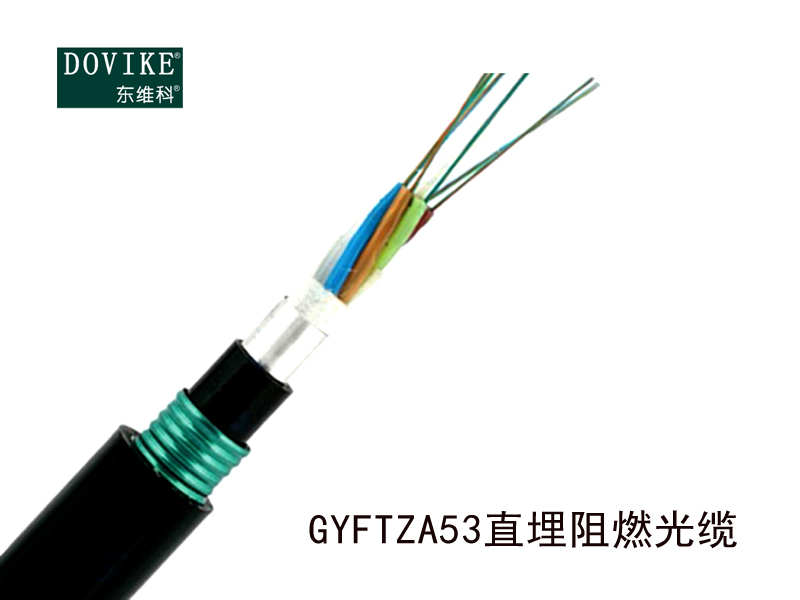

GYFTZA53直埋鎧裝阻燃光纜，24芯GYFTZA53阻燃光纜

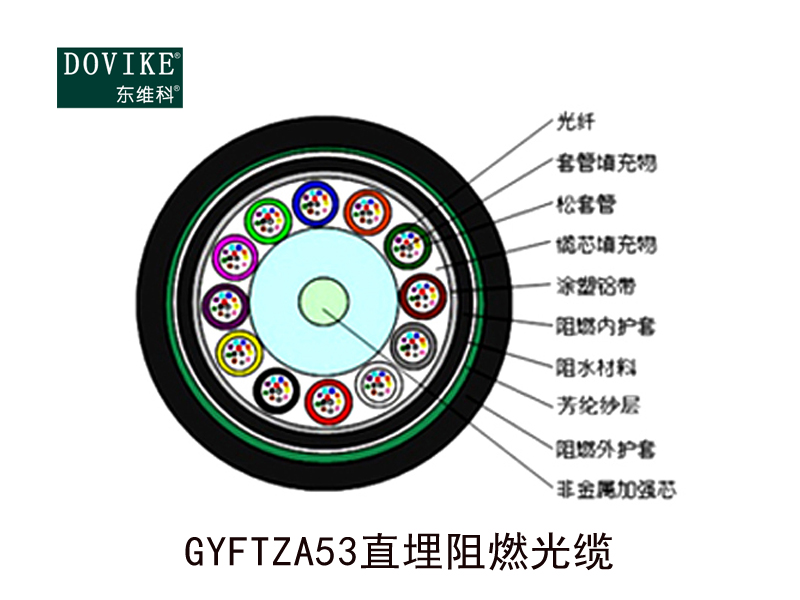

GYFTZA53直埋鎧裝阻燃光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根非金屬加強芯（FRP），對于某些芯數的光纜來說，非金屬加強芯外還需擠上一層聚乙烯（PE）。松套管和填充繩圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶（APL）縱包后擠上一層聚乙烯內護套，雙面涂塑鋼帶（PSP）縱包后擠制阻燃外護套成纜。

產品標準

GYFTZA53 光纜符合 YD/T1114 和 IEC 60794-1 標準。

產品特點

? 具有很好的機械性能、溫度特性和阻燃性能

? 松套管材料本身具有良好的耐水解性能和較高的強度

? 管內充以特種油膏，對光纖進行了關鍵性保護

? 良好的抗壓性和柔軟性

? 采用下列措施來確保光纜的防水性能：

- 單根非金屬中心加強芯

- 松套管內填充特種防水化合物

- 完全纜芯填充

- 涂塑鋁帶（APL）防潮層

- 雙面涂塑鋼帶（PSP）提高光纜的抗透潮能力

- 良好的阻水材料防止光纜縱向滲水

結構參數

光纜型號（以2纖遞增）	光纖數	套管數	填充繩數	參考光纜重量（kg/km）	允許拉伸力長期/短期 (N)	允許壓扁力長期/短期 (N/100mm)	彎曲半徑靜態/動態 (mm)
GYFTZA53-2~6Xn	2~6	1	7	275	1000/3000	1000/3000	12.5D/25D
GYFTZA53-8~12Xn	8~12	2	6	275
GYFTZA53-14~18Xn	14~18	3	5	275
GYFTZA53-20~24Xn	20~24	4	4	275
GYFTZA53-26~30Xn	26~30	5	3	275
GYFTZA53-32~36Xn	32~36	6	2	275
GYFTZA53-38~42Xn	38~42	7	1	275
GYFTZA53-44~48Xn	44~48	8	0	275
GYFTZA53-50~60Xn	50~60	5	3	290
GYFTZA53-62~72Xn	62~72	6	2	290
GYFTZA53-74~84Xn	74~84	7	1	290
GYFTZA53-86~96Xn	86~96	8	0	290
GYFTZA53-98~108Xn	98~108	9	1	327
GYFTZA53-110~120Xn	110~120	10	0	327
GYFTZA53-122~132Xn	122~132	11	1	384
GYFTZA53-134~144Xn	134~144	12	0	384

儲存、使用溫度：-40℃至+70℃。

光學特性

光纖類型	衰減（+20℃）				帶寬		數值孔徑	光纜截止波長
光纖類型	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	數值孔徑	光纜截止波長
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125μm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015 NA	---
62.5/125μm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015 NA	---
