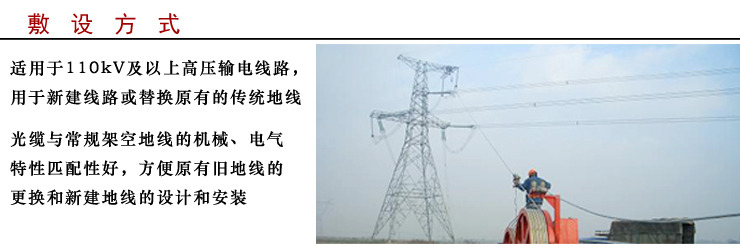

光纖衰減

帶寬

偏振模色散

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

單根光纖

鏈路值 (M=20, Q=0.01%)

G652D

—

—

≤0.35dB/km

≤0.21dB/km

—

—

≤0.20ps/ km

≤0.1ps/ km

G655

—

—

—

≤0.22dB/km

—

—

≤0.20ps/ km

≤0.1ps/ km

50/125μm

≤3.0dB/km

≤1.0dB/km

—

—

≥600MHz.km

≥1200MHz.km

—

—

62.5/125μm

≤3.5dB/km

≤1.0dB/km

—

—

≥200MHz.km

≥600MHz.km

—

—

類型

材料

數值

結構

光纖

G652D/G655等

2~48芯

保護管

不銹鋼管

1.5~6mm

絞合單線

鋁包鋼/鋁合金/鋁桿

1.5~6mm

最大外徑

18mm

最大截面積

200mm2

機械性能

滿足標準 DL/T 832-2016

最大拉力 (RTS ) (kN)

280

最大壓扁力（N/100mm）

2200

最大短路電流容量 (40℃~200℃)(kA2s)

100

最小彎曲半徑 (動態)

20D

最小彎曲半徑 (靜態)

15D

環境性能

安裝溫度范圍 (℃)

-10~+50

運行及存儲溫度范圍 (℃)

-40~+65

序號

技術參數

產品型號

光纜結構形式

最大光纖數量

（芯）

鋁包鋼截面
(mm2)

外徑

（mm）

單位長度質量

（kg/km）

額定拉斷力

（kN）

20℃直流電阻

（Ω/km）

允許短路電流容量

（40-200℃ kA2.s）

1

OPGW-24B1.3-40-[51;9]

6/3.0/20AS,光單元1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

OPGW-24B1.3-50-[58;11.5]

6/3.2/20AS,光單元1/3.2

24

≈50

9.6

≤345

≥58

≤1.82

≥11.5

3

OPGW-48B1.3-70-[77;24]

6/3.8/20AS,光單元1/3.8

48

≈70

11.4

≤475

≥77

≤1.30

≥24

4

OPGW-48B1.3-70-[42;38]

6/3.8/40AS,光單元1/3.8

48

≈70

11.4

≤340

≥42

≤0.70

≥38

項目

測試方法

驗收標準

拉力

GB/T 7424.2-E1

載荷：依據光纜結構變化 樣品長度：不小于10m；鏈路不小于100m 持續時間：1min

40%RTS 光纖無明顯應變（0.01%），光纖無明顯附加衰減（0.03dB）。

60%RTS 光纖應變≤0.25%，光纖附加衰減≤0.05dB (拉力取消后，光纖無明顯殘余附加衰減（0.03dB）)。

壓扁

GB/T 7424.2-E3

載荷：依據上表，測試3個點 持續時間：10min

試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.05dB/纖， OPGW無機械損傷。

滲水

GB/T 7424.2-F5

時間：1 hour 樣品長度：0.5m 水高：1m

不滲水。

溫度循環

GB/T 7424.2-F1

樣品長度：不少于500m 溫度范圍：-40℃~+70℃ 循環次數：2 保溫時間：不小于12h

試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.1dB。
