面對日益增加的高速、大容量的光通信系統需求，MTP／MPO光纖連接器、光纖跳線是滿足數據中心高密度布線需求的理想方案，由于其芯數多、體積小、傳輸速率高等優勢。MPO光纖跳線是由MPO連接器和光纖光纜組合而成。MPO連接器類型根據IEC 61754－7規定有幾個因素來區分： 芯數（光纖陣列數 Array Number），公母頭（Male－Female），極性（Key），拋光類型（PC 或 APC）。

MPO有哪些芯數？

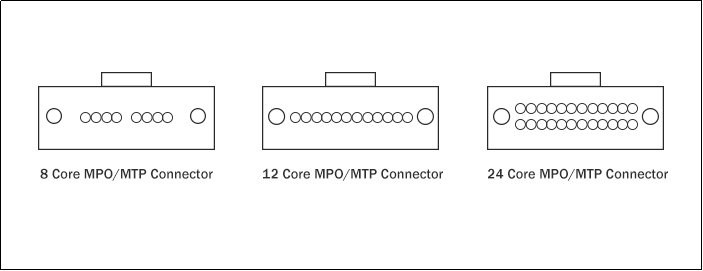

目前MPO連接器的工廠端接組件可容納6到144根光纖，其中比較常見的是12、24芯MPO連接器。根據IEC－61754－7 和EIA／TIA－604－5 （FOCIS 5）規范標準，通常將12芯光纖排為一列，可支持一列或多列光纖在同一個MPO連接器內，根據連接器內排放的芯數不同分為一列（12芯），多列（24芯或以上）。40G MPO－MPO光纖跳線，一般采用12芯的MPO多模插芯； 100G MPO－MPO光纖跳線，則一般采用24芯的MPO插芯。目前市場還有16個單排光纖陣列類型，可分成多列形成32芯或以上。16／32芯MPO光纖連接器將成為下一代400G網絡低時延、超高速傳輸?shù)淖罴呀鉀Q方案。

MPO的公頭母頭

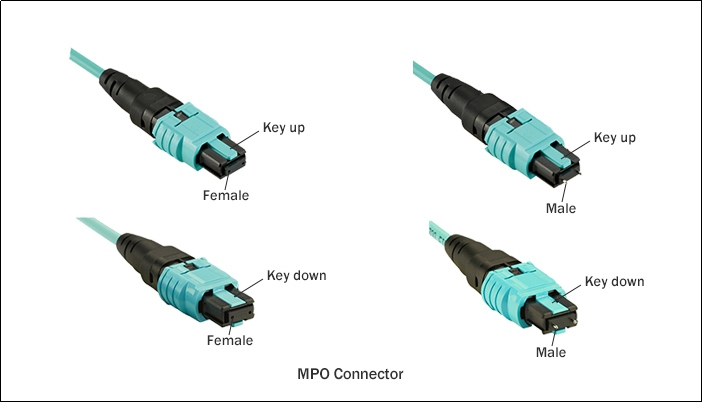

MPO光纖連接器包含了光纖、護套、耦合組件、金屬環、引腳（PIN針）、防塵帽等，其中引腳部分分為公頭和母頭兩種形式。公頭連接頭有兩個PIN針，而母頭連接頭則沒有。MPO連接器之間的連接是通過PIN針進行精確對準的，相互連接的兩個MPO連接器必須為一公一母。

MPO極性分類：

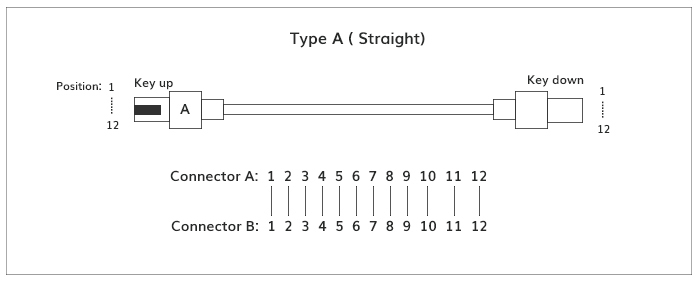

Type A（直通型）：跳線兩端纖芯排列位置相同，即一端的1對應另外一端的1， 一端的12對應另外一端的12。兩端的Key鍵朝向是相反的， key up 對應 key down。

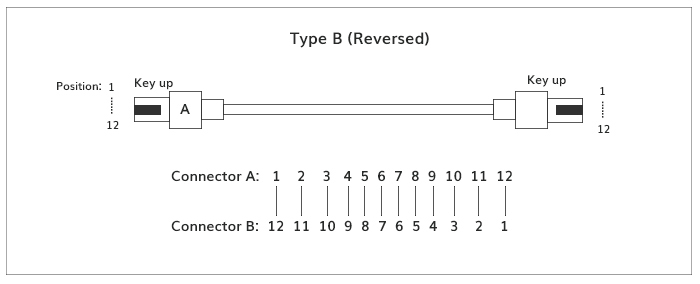

Type B（交錯型）：跳線兩端纖芯排列位置是相反的，即一端的1對應另外一端的12，一端的12對應的是另外一端的1。 兩端的key鍵朝向是相同的，即key up就對應 key up， key down 就對應 key down。

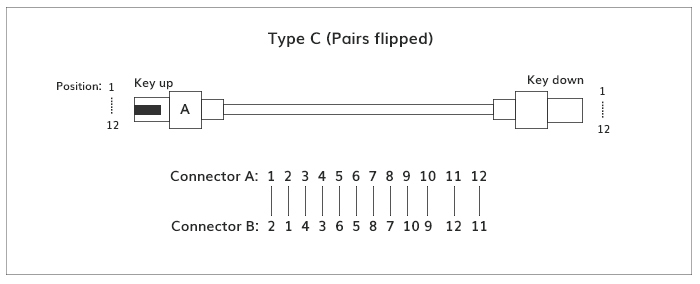

Type C（成對交錯型）：C型的MPO跳線是相鄰的一對纖芯位置交叉，即一端的纖芯1對應另外一端的2， 一端的纖芯12在另外一端是11。兩端的Key鍵朝向也是相反的， key up 對應 key down。

什么是MTP？

MTP是“ Multi－fiber Termination Push－on”，是由US Conec開發，在標準MPO連接器上改良了衰減和反射，整體性能較高的版本。從外部看，MPO和MTP連接器之間幾乎沒有明顯的區別。事實上，他們是完全兼容和相互匹配的。

MPO／MTP光纖連接器、光纖跳線提供了一個簡單和易于管理光纖布線解決方案，廣泛應用于需要高密度集成光纖線路的FTTH 和數據中心，是5G數據中心建設的熱點需求產品。
