什么是ODF光纖配線架？

ODF配線架是專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能光纜終接功能、調線功能。

ODF可以對光纜纖芯和尾纖起到保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

ODF光纖配線架作用與特點：

ODF光纖配線架的作用：

光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點?，F(xiàn)在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

ODF光纖配線架的特點 ：

近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為光纖配線架的選型應重點考慮以下幾個方面。

（1）纖芯容量 ：一個光纖配線架應該能使局內的較大芯數的光纜完整上架，在可能的情況下，可將相互聯系比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成光纖配線架容量浪費。

（2）功能種類 ：光纖配線架作為光纜線路的終端設備應具有4項基本功能：

①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。

②容接功能 光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。

③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。

④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。配線架內應有適當?shù)目臻g和方式，使這部分光連接線走線清晰，調整方便，并能滿足最小彎曲半徑的要求。

ODF光纖配線架主要型號：

1.12口ODF單元

2.24口ODF單元

3.36口ODF單元

4.48口ODF單元

5.72口ODF單元

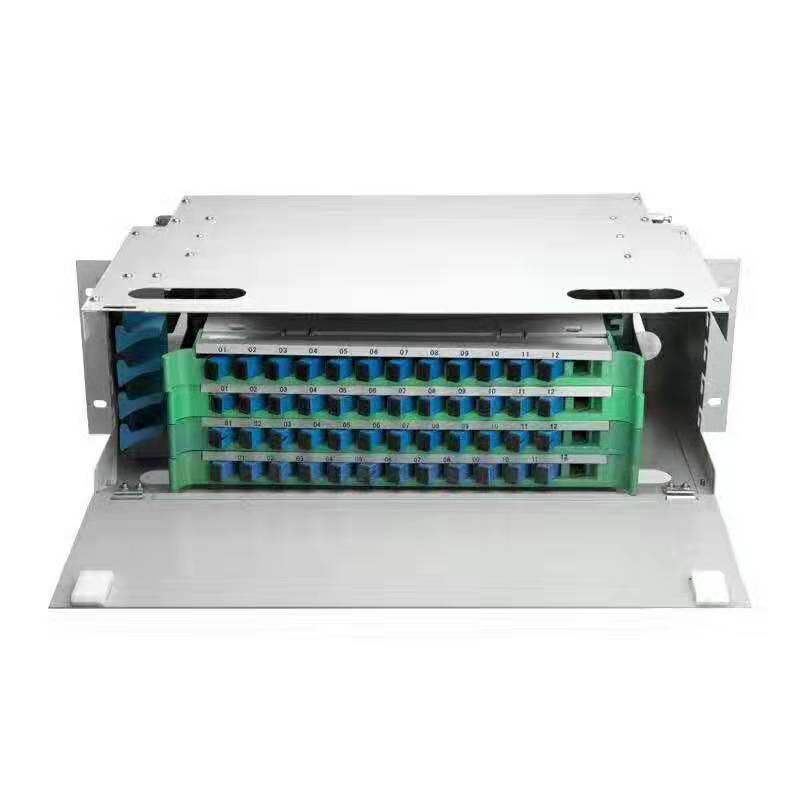

光纖ODF配線架采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量.

產品規格:光纖ODF配線架24芯/48芯/72芯/96芯/144芯

江蘇東維通信科技有限公司具有多年光纜行業經驗，擁有強大的研發團隊和生產制造能力，可為客戶提供一站式生產定制服務，產品線包括ADSS電力光纜、OPGW電力光纜、普通通信光纜、特殊專用定制光纜、光纖連接器、光纖跳線、光纖配線單元等。

需求產品請您致電我方業務電話或者在線咨詢：18861447119 鄭經理
