GJFJV室內多用途布線光纜

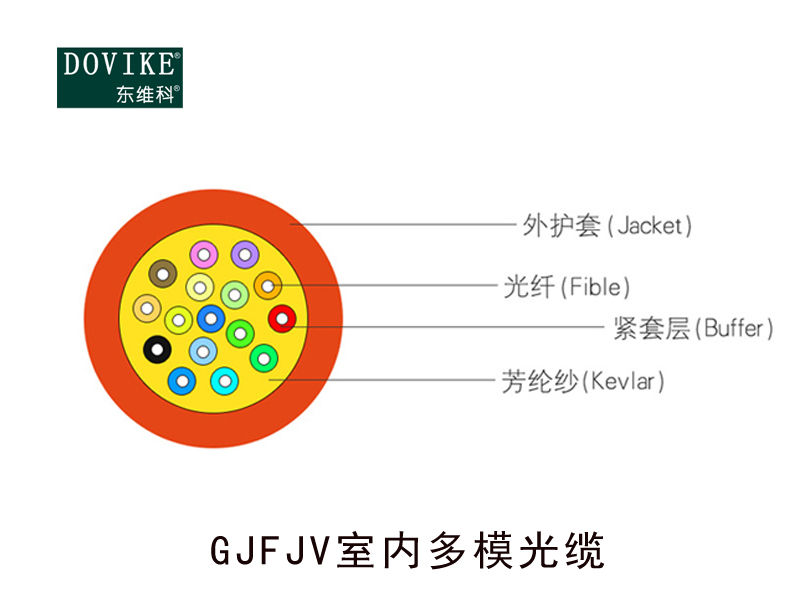

室內多用途布線光纜使用多根 Φ900μm 阻燃緊套光纖作為光傳輸介質，外覆一層芳綸作為受力加強單元，最外擠制一層聚氯乙烯（PVC）或低煙無鹵材料（LSZH，低煙、無鹵、阻燃）護套而成。

產品應用

? 室內的綜合布線

? 作為大樓的主干布線光纜

? 多芯光纖活動連接跳線

產品標準

滿足 YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21 等標準；除了普通的 PVC 產品外，還有分別通過 UL OFNR、OFNP 認證的產品； LSZH 產品選用不同材料，可以滿足 IEC60332-1 或 IEC60332-3C。

產品特點

? 采用緊套光纖，便于剝離使用

? 緊套光纖有良好的阻燃性能

? 芳綸加強元件，使光纜有優異的抗拉性能

? 外護材料耐腐蝕，防水，防紫外，阻燃，環保等優點

結構參數

光纜型號	光纜參考直徑	光纜參考重量（kg/km）		允許拉伸力長期/短期（N）	允許壓扁力長期/短期（N/100mm）	彎曲半徑動態/靜態 （mm）
光纜型號	光纜參考直徑	PVC護套	LSZH護套	允許拉伸力長期/短期（N）	允許壓扁力長期/短期（N/100mm）	彎曲半徑動態/靜態 （mm）
GJFJV-04Xn	4.8±0.3	16	18	130/440	300/1000	20D/10D
GJFJV-06Xn	5.1±0.3	20	23	130/440	300/1000	20D/10D
GJFJV-08Xn	5.6±0.3	27	31	130/440	300/1000	20D/10D
GJFJV-12Xn	6.2±0.3	32	36	130/440	300/1000	20D/10D
GJFJV-24Xn	8.1±0.3	53	57	200/660	300/1000	20D/10D

光學特性

光纖類型	衰減				滿注入帶寬	有效模式帶寬	10G以太網鏈路長度	最小彎曲半徑
條件	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
條件	典型值	最大值	典型值	最大值	850/1300nm	850nm	850nm	/
單位	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
